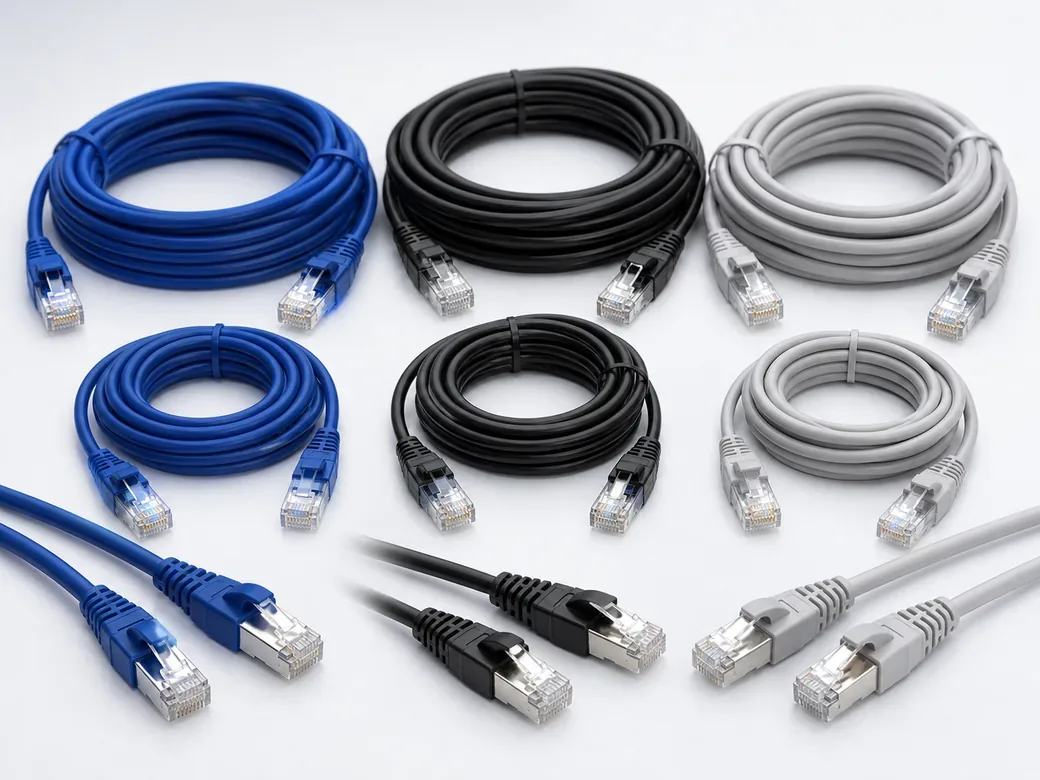

Ein Patchcord für OEM-Projekte ist mehr als ein Kabel mit zwei Steckern. Kategorie, Leiteraufbau, Schirmung, Länge, Mantel, Boot, Farbe, Kennzeichnung, Prüfung und Verpackung beeinflussen Kosten, Bedienung und Austauschbarkeit. Wenn diese Punkte fehlen, können zwei Angebote denselben Produktnamen tragen und trotzdem unterschiedliche Liefergegenstände beschreiben.
Der folgende Leitfaden hilft Distributoren, Integratoren und Projektkäufern, eine kurze, aber technisch vergleichbare RFQ zu erstellen.
Anwendung und Kanal zuerst definieren
Beschreiben Sie, wo das Patchcord eingesetzt wird: Schrankpatching, Arbeitsplatz, Industrieumgebung, Geräteverbindung oder temporäre Messstrecke. Nennen Sie die benötigte Kategorie und ob die Bewertung als einzelnes Kabel, Permanent Link oder vollständiger Channel erfolgen soll.
Die Patchcord-Produktfamilie bietet einen Ausgangspunkt. Eine Projektfreigabe muss sich jedoch auf die konkrete Konfiguration und den vereinbarten Prüfaufbau beziehen.
Kabelaufbau und Mantel spezifizieren
Dokumentieren Sie Leiterart, AWG, Ader- und Kabelabmessungen, Schirmaufbau und Mantelmaterial. Bei flexiblen Patchcords ist der Litzenaufbau typisch, aber nicht jede Litzenkonstruktion verhält sich gleich. Außendurchmesser und Biegsamkeit beeinflussen sowohl den Stecker als auch das Kabelmanagement.
Für besondere Umgebungen können Anforderungen an Mantel, Temperatur oder Flammverhalten relevant sein. Schreiben Sie nur Normen und Eigenschaften aus, die für das Projekt tatsächlich bestätigt und nachgewiesen werden müssen.
Länge und Toleranz eindeutig messen
„1 Meter“ ist ohne Messdefinition nicht vollständig. Klären Sie, ob von Steckerspitze zu Steckerspitze, Gehäuse zu Gehäuse oder nur die freie Kabellänge gemessen wird. Definieren Sie eine realistische Toleranz und die Rundungsregel für Etiketten.
Bei mehreren Längen hilft eine kontrollierte Matrix. Jede Variante erhält eine eindeutige Artikelkennung, Farbe oder Labelinformation. So werden 0,5-m-, 1-m- und 2-m-Ausführungen bei Wareneingang und Installation nicht verwechselt.
Stecker, Boot und Verriegelung abstimmen
Der Stecker muss zum Leiteraufbau und Kabeldurchmesser passen. Boot-Form, Knickschutz und Rastnasenschutz beeinflussen den Platzbedarf im Rack. Ein robuster langer Boot kann in hoher Portdichte schwer bedienbar sein; ein kompakter Aufbau muss trotzdem eine ausreichende Zugentlastung bieten.
Vergleichen Sie passende RJ45-Steckverbinder anhand der realen Kabeldaten. Für dicht belegte Racks sollte gleichzeitig das 19-Zoll-Kabelmanagement geprüft werden.
Farbe und Kennzeichnung als Betriebswerkzeug nutzen
Farben können Service, Netzsegment, Funktion oder Länge markieren. Damit das System langfristig funktioniert, braucht es eine kleine Legende. Vermeiden Sie zu viele Farben und dokumentieren Sie, ob sich die Farbe auf Mantel, Boot, Clip oder Label bezieht.
Etiketten sollten mindestens Artikelkennung oder Projektcode, Länge und gegebenenfalls Charge oder Serieninformation enthalten. Definieren Sie Position, Material und Lesbarkeit. Wenn Barcodes benötigt werden, liefern Sie Datenformat und Druckvorlage statt nur den Hinweis „mit Barcode“.
Prüfung und Musterfreigabe
Bestimmen Sie, welche Eigenschaften am Muster geprüft werden: Länge, Durchgang, Belegung, Kontaktsitz, Zugentlastung, Rastfunktion, Schirmkontakt, Aussehen, Label und Verpackung. Eine Übertragungsprüfung muss zur Produktkategorie und zum vereinbarten Kanalaufbau passen.
DetwilerTech kann Kabel-, Steckverbinder-, Montage- und Inspektionsschnittstellen in einem Projektablauf betrachten. Die konkrete Stichprobe, Messmethode und Akzeptanzgrenze bleibt Bestandteil Ihrer Anforderung und Musterfreigabe.
RFQ-Checkliste für Patchcords
- Anwendung, Kategorie und gewünschte Testkonfiguration nennen.
- Leiteraufbau, AWG, Kabelmaß, Schirmung und Mantel festlegen.
- Stecker, Boot, Verriegelungsschutz und Kontaktanforderung definieren.
- Länge, Messmethode und Toleranz pro Variante angeben.
- Farbe, Etikett, Artikelkennung und Barcodeformat festlegen.
- Einzelverpackung, Kartonmenge und Sortierung beschreiben.
- Musterzahl, Freigabepunkte und Serienkontrolle vereinbaren.
| RFQ-Feld | Beispiel einer eindeutigen Angabe | Offene Frage |
|---|---|---|
| Länge | Messmethode plus Nennmaß und Toleranz | Was ist der Start- und Endpunkt? |
| Farbe | Mantel- und Bootfarbe getrennt | Dient Farbe der Funktion oder nur Optik? |
| Label | Inhalt, Position, Material und Codeformat | Welche Daten ändern sich pro Variante? |
| Prüfung | Konfiguration, Stichprobe und Akzeptanz | Wird Kabel oder vollständiger Kanal bewertet? |
| Verpackung | Stück pro Beutel/Karton und Sortierlogik | Nach Länge, Bereich oder Projektzone? |
Vom Muster zur wiederholbaren Lieferung
Bewahren Sie die freigegebene Konfiguration als kontrollierte Referenz: Kabel, Stecker, Werkzeug, Zeichnung, Label und Verpackung. Änderungen sollten gegen diese Referenz bewertet werden. Dadurch wird ein Muster nicht nur ein einzelnes „gutes Kabel“, sondern ein dokumentierter Übergang zur Serie.
Häufig gestellte Fragen
Welche Längenangabe sollte bei einem Patchcord verwendet werden?
Definieren Sie, ob die Länge einschließlich oder ausschließlich der Steckerkörper gemessen wird, welche Toleranz gilt und wie unterschiedliche Längen auf Produkt, Beutel und Karton gekennzeichnet werden.
Müssen Patchcord und Permanent Link dieselbe Schirmung haben?
Die Auswahl muss zum gesamten Kanal- und Erdungskonzept passen. Kabel, Steckverbinder, Patchfeld, Gerät und Schirmkontakt sollten als zusammenhängende Konfiguration geprüft werden.
Welche Angaben machen OEM-Patchcord-Angebote vergleichbar?
Geben Sie Kategorie, Leiteraufbau, AWG und Abmessungen, Mantel, Schirmung, Stecker und Boot, Länge und Toleranz, Farbe, Kennzeichnung, Prüfung, Stückzahl und Verpackung vor.
Patchcord-RFQ vergleichbar machen
Senden Sie Variantenmatrix, Kabelaufbau, Längen, Kennzeichnung, Prüfanforderung und Verpackung. Wir prüfen die offenen Schnittstellen vor Muster und Angebot.
